消防設備電源監控系統的形式選擇和設計要求

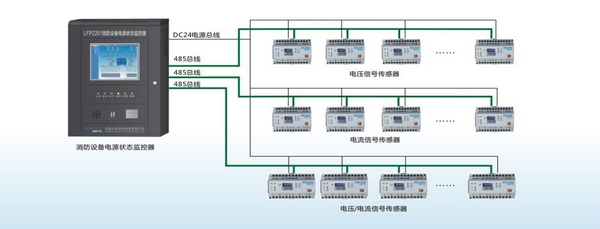

　　消防設備電源監控系統作為一個相對獨立的 監控系統， 其系統構架與火災自動報警系統相似 。 小型建筑可采用監控主機系統， 如圖4所示 ; 大型建筑或建筑群可采用集中 監 控 主 機 加多個區 域監控主機系 統 ， 如 圖 5 及　圖 6 所示。

　　電 源 監 控 系 統 主 機 回 路 數 、 每個回路所連接 的監控模 塊 個 數 、 每個回路的最大連線距離 等 系 統 性 能要求 ， 各個廠家有所 不 同 ， 實 際 設計 中 應 詳 細 了 解 產 品 性 能 和 要 求 ，見表 2。

　　主 機 至 監 控 模 塊 間 傳 輸 距 離 大于產品要求 時 ， 需加中 繼 器 進 行 擴展， 1 個中繼器占用 1 個監控模塊地址， 中繼器 AC 220 V 電源由現場消防電源或消防監控室監控主機提供，每個中繼器可帶 64 個監控模塊。 監控主機電源為 AC 220 V， 備用電源可自 帶 ， 也可現場提 供 。 設計 中 應注意監控模塊工 作電源必 須 由 監 控主機或中繼器供電， 不能直接取市電， 監控主機或中繼器為連接的所有監控模塊供電 (DC 24 V)。
