一、定義與基本概念

建筑樓宇電氣火災監測系統(Building Electrical Fire Monitoring System)是基于現代傳感技術和物聯網架構的安全防控裝置，主要用于實時監測建筑物配電系統的運行參數，通過智能分析及時發現電氣線路異常，預防因線路故障引發的火災事故。作為智慧消防體系的重要組成部分，該系統被納入《建筑設計防火規范》(GB50016)等多項國家強制性標準，是現代建筑必備的消防安全設施。

二、發展沿革

該技術起源于20世紀90年代歐洲的電氣火災預警研究，2000年后隨著微電子技術和網絡通訊的發展逐步成熟。我國于2005年頒布首部《電氣火災監控系統》國家標準(GB14287)，推動行業進入快速發展期。當前系統已從初代剩余電流監測發展到集成溫度、電弧等多參數監測的第四代智能系統，監測精度提升至毫安級，誤報率降低至0.3%以下。

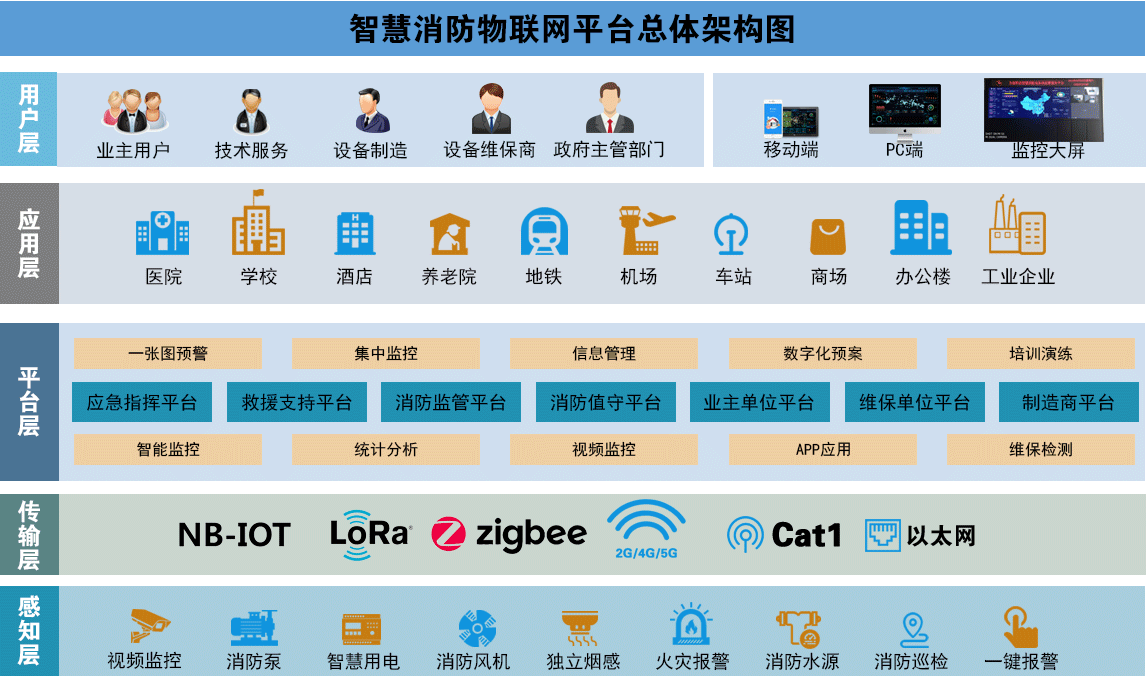

三、系統架構

前端感知層

(1)電氣火災探測器：包含剩余電流互感器(監測線路漏電流)、溫度傳感器(檢測線纜/接頭溫升)、電弧探測器(識別危險放電現象)三大核心組件

(2)多功能電表：集成電壓、電流、功率因數等電氣參數監測功能

(3)環境傳感器：配置煙霧、可燃氣體等輔助監測裝置

網絡傳輸層

(1)有線傳輸：采用RS485總線或KNX協議，適用于改造項目

(2)無線傳輸：LoRa、NB-IoT等低功耗廣域網技術，安裝便捷

(3)混合組網：支持有/無線異構網絡融合，確保信號全覆蓋

中央處理層

(1)監控主機：搭載ARM 處理器，具備20000條事件存儲容量

(2)分析軟件：采用模糊邏輯算法，可識別16類電氣故障特征

(3)人機界面：10.1寸工業級觸摸屏，支持三維可視化展示

應用服務層

(1)云平臺：提供數據存儲、趨勢分析、報表生成等服務

(2)移動終端：通過專用APP實現遠程監控與應急處理

(3)聯動控制：與消防系統、應急照明等實現多系統協同四、工作原理

系統通過分布式布置的傳感器持續采集電氣線路的電流、電壓、溫度等參數，經AD轉換模塊將模擬信號數字化后傳輸至中央處理器。數據處理引擎采用改進型卡爾曼濾波算法消除環境干擾，結合專家數據庫進行特征比對。當檢測值超過預設閾值(如剩余電流>300mA或溫升速率>5℃/min)時，系統啟動三級預警機制：本地聲光報警→短信通知責任人→自動切斷故障回路。

五、核心功能

全天候監測：支持7×24小時不間斷監測，采樣頻率達4000次/秒

智能診斷：可區分過載、短路、漏電等12種故障類型

隱患追溯：記錄故障發生前30分鐘的電氣參數變化曲線

能效管理：分析用電負荷分布，提供節能優化建議

應急聯動：觸發排煙風機啟動、應急廣播播報等聯動操作

六、技術參數

測量精度：電流±1%、溫度±2℃

響應時間：≤30秒(符合GB14287.2要求)

通訊距離：有線1000m，無線視距3km

工作環境：-25℃～+70℃，濕度≤95%RH

防護等級：IP65(探測器)、IP42(主機)

七、安裝規范

配電箱安裝：探測器距地面1.5-1.8m，與斷路器保持20cm間距

總線布線：采用RVSP2×1.5屏蔽雙絞線，單獨穿管敷設

互感器安裝：剩余電流互感器應包含所有帶電導體

系統調試：需進行72小時試運行，完成參數標定

八、應用領域

人員密集場所：醫院、學校、商場(單系統最大監控點可達2048個)

文物建筑：故宮博物院等木質結構建筑群已全面部署

工業廠房：某汽車工廠應用后電氣火災同比下降83%

數據中心：配備雙冗余系統確保不間斷監控

九、發展趨勢

技術融合：結合UWB定位技術實現故障點精確定位(誤差<0.5m)

預測維護：運用LSTM神經網絡實現故障提前72小時預警

標準升級：新版GB50116將新增電弧故障監測強制條款

系統集成：與BIM平臺對接實現三維數字化運維

十、社會效益

據應急管理部統計數據顯示，2022年全國電氣火災占比達33.6%。典型應用案例表明，部署監測系統后：

火災發生率降低65%-80%

設備維護成本下降40%

保險費用可獲得10%-15%優惠

人員疏散時間縮短30%本系統作為建筑電氣安全的"守夜人"，通過持續技術創新和標準完善，正在構建覆蓋"監測-預警-處置"的全鏈條防控體系，為智慧城市建設和公共安全治理提供重要技術支撐。隨著《"十四五"國家消防工作規劃》的實施，預計到2025年，我國電氣火災監測設備市場規模將突破200億元，實現重點場所全覆蓋。
