配電箱智能監控

配電箱智能監控系統方案


一、系統概述

本方案針對樓層配電箱(分)場景設計,額定電流100A及以下,通過集成智能用電設備與多回路保護策略,實現配電系統的智能化監控與管理。系統核心目標為:保障用電安全(防過載、漏電、電弧故障等)、提升運維效率(遠程控制、實時報警)、優化能效管理(精準監測、故障快速隔離),適配住宅、商業樓宇等場景需求。



二、系統架構設計

1. 硬件配置與產品選型

組件功能描述
主開關支持100A額定電流,集成過載/短路保護,作為總控單元。
分開關(多路)分回路獨立控制,匹配智能微斷、限流保護器等設備。
智能微斷出線開關核心設備,支持遠程分合閘、短路滅弧功能。
故障電源照明回路專用,主電源故障時自動切換備用電源,保障照明連續性。
限流式保護器充電樁回路核心保護裝置,動態限制電流峰值,防止短路引發火災。
智能安全配電裝置重要回路配置,集成電弧檢測、漏電保護功能,確保“不打火、不傷人”。

2. 回路設計

  • 主回路:采用智慧用電設計,實時監測總電流、電壓、功率因數,支持遠程分合閘。

  • 照明回路:配置故障電源,實現主備電源無縫切換,確保緊急照明可靠性。

  • 充電樁回路:部署限流式保護器,短路時快速滅弧,避免線路燒毀。

  • 重要回路:安裝智能安全配電裝置,雙重防護電弧故障與漏電風險。

3. 通信與平臺

  • 本地通信:通過Modbus-RTU協議連接配電箱內設備,實時采集數據。

  • 云端管理:數據上傳至云平臺,支持Web/APP端遠程監控、報警推送(短信/郵件)。


三、核心功能實現

安全防護

    • 電氣火災預防:過欠壓、線路老化(打火)、超溫、過載、短路等多維度報警與跳閘保護。

    • 充電樁專項保護:短路滅弧技術,抑制電弧能量,降低火災風險。

    • 重要回路安全保障:通過智能安全配電裝置杜絕電弧與漏電隱患。

      智能運維

    • 遠程控制:主/分開關遠程分合閘,充電樁啟停管理。

    • 故障定位:精準識別故障回路,縮短維修響應時間。

      能效分析

    • 分回路能耗統計(如照明、充電樁),生成用電報告,輔助節能決策。


四、安全與可靠性設計

  • 冗余供電:照明回路配置雙電源,主電源故障時0.5秒內切換備用電源。

  • 多層防護

    • 物理層:防雷模塊、EMC抗干擾設計。

    • 數據層:通信加密,防止數據篡改。

  • 設備自檢:智能微斷、保護器定期自檢,上報設備健康狀態。


五、實施流程

設備安裝:按回路需求部署智能微斷、限流保護器等設備,接線標準化。

系統聯調:驗證本地通信穩定性與云端數據同步功能。

功能測試

    • 模擬過載、短路場景,測試保護器響應速度與報警準確性。

    • 驗證遠程分合閘與故障電源切換功能。

      用戶交付:提供操作培訓、系統使用手冊及運維接口。


六、預期效益

  • 安全提升:電氣火災風險降低80%,人員觸電事故趨近于零。

  • 運維效率:遠程控制減少90%現場操作需求,故障定位時間縮短至1分鐘內。

  • 經濟性:能耗優化降低用電成本10%-20%,設備壽命延長30%。

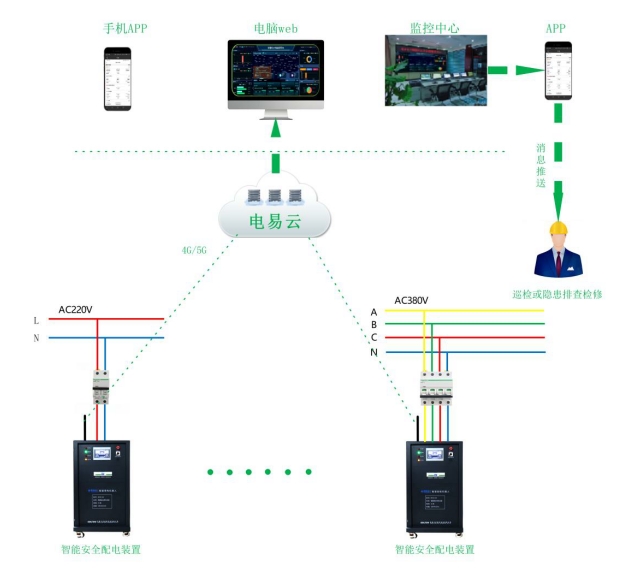

系統拓?fù)涫疽鈭D


備注:本方案支持靈活擴展,可根據需求增加光伏回路監測或儲能系統聯動功能。


掃描二維碼推送至手機訪問。

版權聲明:本文如需轉載請注明出處。如發現本站有涉嫌抄襲侵權/違法違規的內容, 請發送郵件至xp@gdliontech.cn舉報,一經查實,本站將立刻刪除。

本文鏈接:http://www.simonscarrowshop.com/support/2566.html

相關文章

全景式智慧消防系統是什么?

全景式智慧消防系統是什么?

  全景式智慧消防系統是什么?  全景式智慧消防系統將現代最先進的火災報警技術、信息通訊技術、計算機控制技術、多媒體顯示技術、公共網絡、局域/廣域網絡、無線全景視頻等技術結合起來,實時采集各種報警信號、故障信號、水系統監測信息、圖像信息,并及時地將上述信息傳送到報警中心。監測中心可完成報警信息處理、電子地圖操作、數據查詢統計、遠程音視頻傳輸、云存儲、應急預案管理、短信息定制與發送等功能。利用大屏幕、滾動屏幕、模擬沙盤等多媒體設備對聯網單位進行監控。維修單位可通過維保功能對現場情況拍照、文字等方式...

消防報警系統主要由什么組成?

消防報警系統主要由什么組成?

  中文名稱:消防報警系統  別名 :火災自動報警系統  組成裝置:觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置  標準 :《火災自動報警系統設計規范》  消防報警系統具有能在火災初期,將燃燒產生的煙霧、熱量、火焰等物理量,通過火災探測器變成電信號,傳輸?shù)交馂?zāi)報警控制器,并同時顯示出火災發生的部位、時間等,使人們能夠及時發現火災,并及時采取有效措施,撲滅初期火災,最大限度的減少因火災造成的生命和財產的損失,是人們同火災做斗爭的有力工具?! ∠到y(tǒng)組成  一般火災自動報警系統和自動噴...

智慧消防大數據背景下如何做好智慧救援?

智慧消防大數據背景下如何做好智慧救援?

  在大數據時代背景下,信息技術已逐漸被廣泛應用于各行各業,并在各行各業發揮著重要作用。自從“智慧消防”一詞被提出以來,智慧消防救援這一新概念也逐漸受到重視。智能消防救援是智慧消防的最重要環節,其智能化是提升當前智慧消防工作水平的關鍵。  當前,經濟、社會、科技的迅猛發展,災害事故的形式和規模都發生了新的變化,消防救援工作的難度日益增大。傳統的消防救援已不再能滿足新時代背景下消防救援的實際需要。所以,消防救援工作迫切需要合理地結合信息技術,改變以往的工作方式,以符合當前消防救援實際,最大程度地減...

智慧消防主要包括哪些方面的內容?(圖解智慧消防系統基本構成)

智慧消防主要包括哪些方面的內容?(圖解智慧消防系統基本構成)

一、智慧消防是什么  隨著國家支持政策的不斷明朗,智慧消防應用范圍開始向各個領域擴展,如在九小場所、高層建筑、商業綜合體、石油化工、航空機場、工業園區等行業或領域的落地與應用,受到多方的關注與重視。那么什么是智慧消防呢?根據《關于全面推進“智慧消防”建設的指導意見》,智慧消防是綜合利用 RFID(射頻識別)、無線傳感、云計算、大數據等技術,依托有線、無線、移動互聯網等現代通信手段, 整合已有的各數據中心,擴大監控系統的聯網用戶數量, 完善系統報警聯動、設施巡檢、 單位管理、消防監督等功能...

智慧消防服務方案(智慧消防廠家都提供哪些服務)

智慧消防服務方案(智慧消防廠家都提供哪些服務)

  1、咨詢服務  消防領域?qū)<?、教授領銜,中科院云計算中心、沈消所高層次人才隊伍支撐,提供專業咨詢服務?! ≤浖ㄖ啤 ∫劳辛Π部萍脊舶踩珜嶒炇翌I(lǐng)先的技術,針對用戶需求定制研發?! ?biāo)準編寫  頂級專家團隊制定服務標準,參與政府標準編制?! ”镜鼗\維  在全國各地建立運營中心,實現線上—線下相結合的本地化運維服務?! ?、力安科技智慧消防解決哪些問題?提升社會火災防控能力  建設城市物聯網消防遠程監控系統、高層住宅智能消防預警系統、滅火救援“一張圖”實戰指揮平臺。實現動態感知、智能研判、精...

消防可燃?xì)怏w泄漏監測解決方案(可燃?xì)怏w監控系統解決方案ppt)

消防可燃?xì)怏w泄漏監測解決方案(可燃?xì)怏w監控系統解決方案ppt)

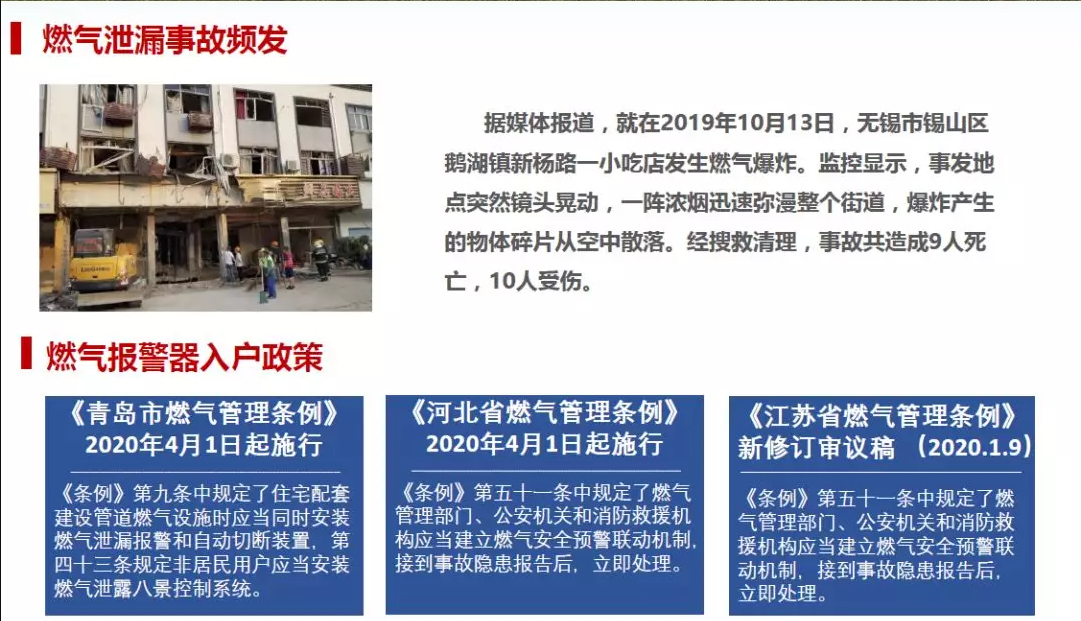

應用案例NB-IOT類智能設備作為中國電信智慧家庭產品體系中重要的組成部分,小翼管家已經開始全面接入, 其中NB型獨立式可燃?xì)怏w探測器、煙霧報警器已經完成接入。以燃?xì)飧婢癁槔?符合觸發條件時,燃?xì)馓綔y器告警,同時用戶可通過訂購的短信語音,實現遠程告警提醒,及時排除家中以隱患。...

商業綜合體智慧消防解決方案(大型商業綜合體消防管理升級方案ppt免費領)

商業綜合體智慧消防解決方案(大型商業綜合體消防管理升級方案ppt免費領)

2018年7月3日,國務院安委會辦公室發布《大型商業綜合體消防安全專項整治工作方案》(安委辦〔2018〕21號)。方案中要求:大型商業綜合體應接入城市消防遠程監控系統,使用燃?xì)獾牟课粦?yīng)設置燃?xì)庑孤﹫缶妥詣忧袛嘌b置,具有電氣火災危險的場所應設置電氣火災監控系統,利用手機APP實時動態查看消防設施運行狀況。...

醫療機構智慧消防解決方案(醫院智慧消防ppt免費提供)

醫療機構智慧消防解決方案(醫院智慧消防ppt免費提供)

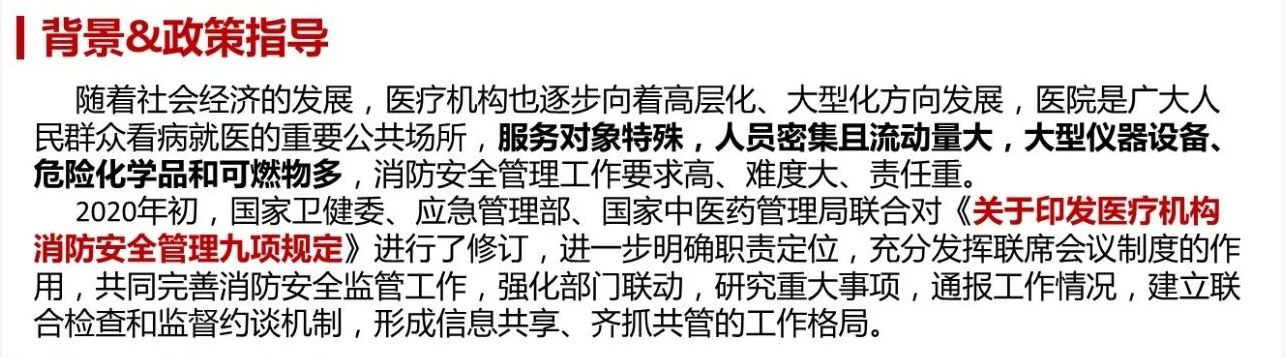

  近年越來越多的醫院開分院、遷新址,我們享受著新大樓帶來便捷看病就診的同時,醫療機構消防安全管理九項規定(2020年版)要求:推進“智慧消防”建設,促進信息化與消防業務融合,提高醫療機構火災預警和防控能力?! ∫灿幸恍╇[患不得不提,高樓、人流密集、大量藥品?;?...樣樣都是火災防治重點,醫療行業智慧消防解決方案了解一下~~...

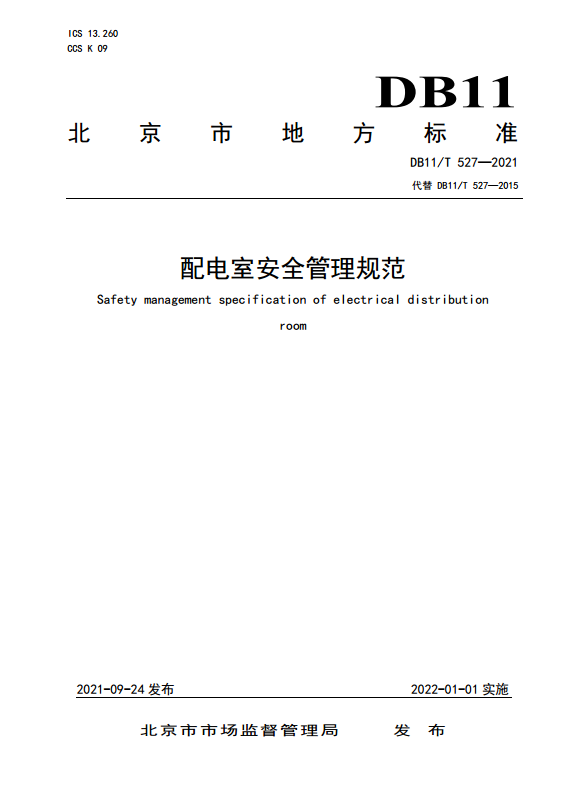

配電室安全管理規范-北京市地方標準 DB11/T 527-2021(高壓電力用戶配電室智能化改造及運維標準規范)
