數據中心的環控設施主要包括數據中心的精密空調、泄漏(漏水或漏油)監控、溫濕度、蓄電池室氫氣傳感器、多聯機系統、火災狀況監測。

　　動環監控系統實時監測精密空調的回風溫度、回風濕度、冷凍水進出溫度、流量、冷卻水進出溫度及冷凍機、冷凍水泵、冷卻水泵工作電流等參數;監測工作狀態包括壓縮機狀態、風機狀態、加熱器狀態、抽濕器狀態(水冷式空調還可監測到冷卻水塔的補水池液面狀態、冷卻水塔風扇狀態、冷卻水閥門狀態等)等各種工作狀態。

　目前許多機房的管理人員不得不采用24小時專人值班，定時巡查機房環境設備，這樣不僅加重了管理人員的負擔，而且更多的時候，不能及時排除故障，機房動環監測系統自動監測機房設備，出現異常情況時，及時報警保護相關設備的安全。

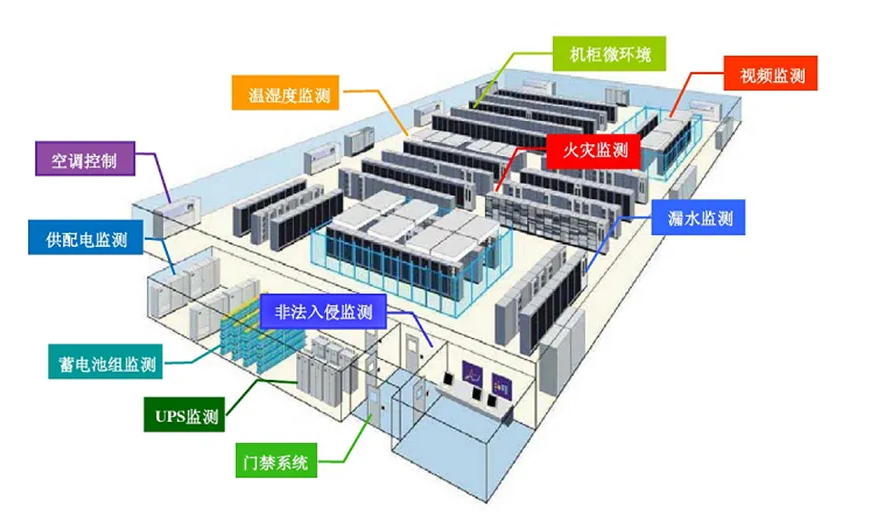

　　系統組成

　　監控系統應裝設電源計量裝置(電流、電壓、功率)及實時監測主要開關狀態、空調、UPS等設備的工作狀態、漏水檢測裝置、門禁系統工作狀態、主機房的溫濕度監測、消防系統工作狀態監測及與安全監控形成統一的集中監控系統，本系統應具有機房監控室監控和遠程監控功能，同時必須具備本地報警和異地電話語音、手機短信、報警功能。

　　1、配電監測系統

　　配電監測系統主要用智能電量儀和電流互感器構成，其中每相電用一個電流互感器，監測電流的狀況采用互感器。通過安裝(帶液晶顯示的)智能電量儀對配電柜供電進線進行各項供電參數監測。電量儀的RS485智能接口和通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行配電柜的實時監測。

　　能夠?qū)崟r監測配電系統的工作狀態和工作參數，能夠?qū)崟r顯示和記錄各種參數在當前一段時間的變化曲線。同時能夠?qū)Ω鞣N報警狀態進行實施的記錄和報警處理。

　　配電監測系統的監測的工作狀態主要有市電與UPS應急電源互投轉換系統工作狀態、主斷路器工作狀態等。

　　2、UPS監測系統

　　UPS監測系統主要是用UPS監控協議模塊監測UPS的工作狀態和運行參數，在UPS提供通訊協議及智能通訊接口的基礎上，監測協議提供的所有狀態和參數，能夠顯示和記錄協議提供的各種參數在當前一段時間的變化曲線，并實時記錄和處理各種報警狀態。應能夠?qū)崿F(xiàn)遠程延時開關機，同時出現系統故障，報警信息能夠通過設定的多種方法和渠道通知相關工作人員。

　　實時監測UPS的工作狀態主要包括：逆變器狀態、電池狀態、旁路狀態、整流器狀態以及其他負載保護、在線模式、負載過載等狀態。

　　實時監測的工作參數主要包括：輸入電壓、輸入電流、輸入頻率、負載電壓、負載電流、負載頻率、旁路電壓、旁路電流、旁路頻率、逆變器電壓、逆變器電流、逆變器頻率、各相有功功率、標稱功率、視在功率、負載率、電池備份時間等。

　　3、配電開關監測

　　對配電柜內重要配電開關的狀態進行實時監測，通過隔離高壓輸入模塊(或隔離數字量輸入模塊)采集配電開關下出線的強電信號(配電開關的輔助觸點信號)，通過隔離高壓輸入模塊(或隔離數據量輸入模塊)的RS485智能接口及通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行開關狀態的實時監測。

　　4、蓄電池監測

　　對機房內蓄電池的參數進行實時監測。通過加裝蓄電池檢測儀與每節電池進行連線監測，多臺蓄電池檢測儀通過RS485智能接口及通訊協議采用總線方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行蓄電池的實時監測。

　　5、空調系統監控

　　空調監控系統，通過空調設備提供的RS485(或RS232或SNMP)智能接口及通訊協議，將空調的監控信號采用總線方式(或經通訊轉換模塊將RS232轉換成RS485信號后或通過網絡方式)接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行精密空調的實時監測。利用遠程空調控制器并可實現遠程開關機啟停控制和參數設置。實時顯示并保存各空調通訊協議所提供的能遠程監測的運行參數、各部件狀態及報警情況。報警時，可通過所彈出的報警窗口中相應顏色的改變來分辨報警，同時系統將發出多媒體聲音報警或電話自動撥號報警，通知值班人員或相應的主管人員?？梢詫θ我槐O(jiān)測對象的歷史記錄進行查詢。

　　6、新/排風機監控

　　對機房內新/排風機的運行狀態進行實時監測，同時可對新/排風機實現遠程的開關機控制。由于新/排風機不具有智能接口，通過數字量輸入輸出模塊控制繼電器裝置來實現新風機的開關機電源控制;空調狀態開關量變送器檢測新/排風機電源線的電流信號，轉換成開關量信號后接入數字量輸入輸出模塊中實時采集新/排風機運行狀態;(新風機時選用)另外通過微壓差開關檢測過濾網兩側的壓差信號后再接入數字量輸入輸出模塊進行采集，數字量輸入輸出模塊通過RS485智能接口及通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行新風機開關機控制和運行狀態的實時監測。

　　7、溫濕度監測

　　溫濕度監測主要運用帶液晶顯示溫濕度傳感器，采集機房各點的實時溫濕度，提供機房各點準確的實際溫濕度值，監測機房內重要區域的溫度、濕度數值及變化情況，便于管理員了解機房各點的實際溫濕度值，以便通過調節送風口的位置、數量，設定空調的運行溫濕度值，盡可能讓機房各點的溫濕度趨向合理，確保機房設備的安全正常運行。

　　在機房的各個重要部位安裝溫濕度傳感器對環境溫濕度實現監測，既可在溫濕度傳感器表面實時看到當前的溫度和濕度數值，亦可通過溫濕度傳感器的RS485智能接口和通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行溫濕度的實時監測。

　　8、消防監測

　　對機房內由消防控制箱提供的干接點信號進行實時火警監測。采用8路隔離數字量輸入模塊采集消防控制箱提供的干接點信號后，再通過8路隔離數字量輸入模塊的RS485智能接口及通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行消防的實時監測。

　　9、漏水檢測

　　在機房有空調的地方安裝定位式(區域式)漏水檢測設備，保證機房設備的穩定運行。通過在有水泄露地方的四周敷設漏水感應繩，當發生漏水時感應繩將報警信號傳給定位式測漏控制模塊(區域式漏水控制模塊)，通過定位式測漏控制模塊提供的RS485智能接口及通訊協議(通過8路隔離數字量輸入模塊實時采集區域式漏水控制模塊的干接點報警信號后，再經8路隔離數字量輸入模塊提供的RS485接口及通訊協議)，采用總線的方式將漏水報警信號直接接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行漏水的實時監測。

　　10、門禁系統監控

　　門禁系統監控內容包括門禁系統運行狀態與管理數據及報警信息等。

　　通過集中監控系統進行實時監控(可由電腦發指令開/關所有門，并可實時查看所有門的狀態)、數據處理、查詢、報表輸出等。同時與與消防聯動，出現火災等緊急疏散情況或其它特殊情況，可以通過管理控制軟件的預先設置強制打開或關閉某些指定的門，以便于達到人員逃生和保護重要的數據、文件等目的。

　　11、視頻監控

　　設計在機房出入口、機柜間的通道、走廊等重要區域安裝攝像機，進行全天候的視頻圖像監視。攝像機通過視頻線直接接入到監控服務器的視頻輸入接口(硬盤錄像機或視頻服務器，同時將硬盤錄像機或視頻服務器接入與監控服務器相同的內部網絡中)，通過監控平臺軟件進行圖像監控。

　　12、照明監控

　　機房內燈光照明回路進行遠程的開關燈控制。通過隔離高壓輸入模塊監測照明回路的開關狀態，同時通過數字量輸出模塊控制繼電器裝置來控制燈光照明回路220V電源的通斷電，從而實現燈光照明的開關燈控制，并通過模塊的RS485智能接口及通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行燈光照明的開關燈控制。

　　13、防雷監測

　　設計對機房內防雷器的工作狀態進行實時監測，采用8路隔離數字量輸入模塊采集防雷器提供的干接點信號后，再通過8路隔離數字量輸入模塊的RS485智能接口及通訊協議采用總線的方式將信號接入監控服務器(或串口服務器，由串口服務器將數據上傳至監控服務器)，由監控平臺軟件進行防雷器狀態的實時監測。

　　火災狀況監測是在數據中心火災發生時，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器探測感知，由探測感知發出電信號，傳輸?shù)交馂膱缶刂破?，并同時顯示出火災發生的地點、時間，并將火災信息同時傳送給數據中心基礎設施管理信息平臺，聯動消防廣播、氣體滅火、排煙系統、視頻監控，跳出發生火災部位的實施監控和電子地圖，使人們能夠時采取有效應急措施，撲滅火災，減少損失。
