目　　次

前言  …………………………………………………………………………………………………………Ⅲ

范圍 １ ………………………………………………………………………………………………………１

規范性引用文件 １ …………………………………………………………………………………………２　

術語和定義 １ ………………………………………………………………………………………………３　

系統構成和要求 ２ …………………………………………………………………………………………４　

功能要求 ２ …………………………………………………………………………………………………５　

性能要求 ５ …………………………………………………………………………………………………６　

安全防護要求 ６ ……………………………………………………………………………………………７　

電源及環境要求 ６ …………………………………………………………………………………………８　

試驗方法 ７ …………………………………………………………………………………………………９　

附錄Ａ（資料性）　變電站輔助設施監控系統結構示意圖  ………………………………………………１２

前　　言

本文件按照ＧＢ／Ｔ１．１—２０２０《標準化工作導則　第１部分：標準化文件的結構和起草規則》的規定起草。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

本文件由中國電力企業聯合會提出。

本文件由全國電力系統管理及其信息交換標準化技術委員會（ＳＡＣ／ＴＣ８２）歸口。

本文件起草單位：國電南京自動化股份有限公司、安徽南瑞繼遠電網技術有限公司、國家電力調度控制中心、中國南方電網電力調度控制中心、南瑞集團有限公司、中國電力科學研究院有限公司、國家電網公司華東分部、國網吉林省電力有限公司、國網浙江省電力有限公司、國網江蘇省電力有限公司電力科學研究院、廣東電網有限責任公司電力科學研究院、國網四川省電力公司電力科學研究院、國網浙江省電力有限公司臺州供電公司、浙江大華技術股份有限公司、杭州?？低晹?shù)字技術股份有限公司。

本文件主要起草人：紀陵、田小鋒、王永福、杜奇?zhèn)?、周斌、蔣衍君、劉文彪、左建勛、陸天健、張喜銘、竇仁暉、李勁松、潘勇偉、姚楠、楊松、尹軍、胡春潮、鄭永康、王周虹、任群、江智洲。

變電站輔助設施監控系統技術規范

１　范圍

本文件規定了變電站輔助設施監控系統的構成、功能要求、性能要求、安全防護、電源、環境要求及試驗方法。

本文件適用于變電站輔助設施監控系統的設計、制造、建設、試驗及驗收。

２　規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文

件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于

本文件。

ＧＢ／Ｔ２８８７　計算機場地通用規范

ＧＢ／Ｔ１７６２６．２　電磁兼容　試驗和測量技術　靜電放電抗擾度試驗

ＧＢ／Ｔ１７６２６．５　電磁兼容　試驗和測量技術　浪涌（沖擊）抗擾度試驗

ＧＢ／Ｔ１７６２６．６　電磁兼容　試驗和測量技術　射頻場感應的傳導騷擾抗擾度

ＧＢ／Ｔ１７６２６．８　電磁兼容　試驗和測量技術　工頻磁場抗擾度試驗

ＧＢ／Ｔ３０１５５　智能變電站技術導則

ＧＢ／Ｔ３３６０２　電力系統通用服務協議

ＧＢ／Ｔ３６５７２　電力監控系統網絡安全防護導則

ＤＬ／Ｔ２８３．１　電力視頻監控系統及接口　第１部分：技術要求

ＤＬ／Ｔ６３４．５１０４　遠動設備及系統　第５１０４部分：傳輸規約　采用標準傳輸協議集的ＩＥＣ６０８７０

５１０１網絡訪問

ＤＬ／Ｔ８６０（所有部分）　電力自動化通信網絡和系統

ＤＬ／Ｔ１４０３　智能變電站監控系統技術規范

ＤＬ／Ｔ５１４９　變電站監控系統設計規程

ＧＡ／Ｔ３６７　視頻安防監控系統技術要求

３　術語和定義

ＧＢ／Ｔ２８８７、ＧＢ／Ｔ３０１５５、ＤＬ／Ｔ２８３．１、ＤＬ／Ｔ１４０３、ＧＡ／Ｔ３６７界定的以及下列術語和定義適用于本文件。

３．１

變電站輔助設施監控系統　monitoring and control system for auxiliary facilities in substation

通過系統集成和信息共享，實現對變電站內消防、安全警衛、電源監測、環境監測、照明控制及視頻監控等輔助設施的信息采集、分析、監視、操作和可視化展示的綜合監控系統。

４　系統構成和要求

４．１　系統構成

４．１．１　變電站輔助設施監控系統由輔助設施監控系統主機（以下簡稱監控主機）、網絡設備、信息安全

防護設備及協議轉換單元（可選）等構成，實現對變電站內輔助設施運行的綜合監視、管理等功能，并可

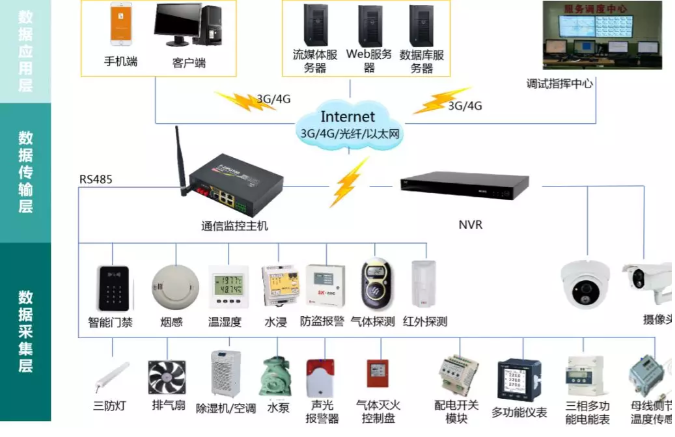

與上級系統以及變電站監控系統之間進行通信，其結構示意圖參見附錄Ａ。

４．１．２　變電站內輔助設施宜包括消防、安全警衛、電源監測、環境監測、照明控制及視頻監控等設施。

４．１．３　監控主機宜采用以太網方式接入各輔助設施的信息，當輔助設施不支持以太網接口，應采用協

議轉換單元轉成以太網接入。

４．１．４　變電站輔助設施監控系統網絡拓?fù)湟瞬捎靡蕴W(wǎng)星型網絡結構。

４．１．５　網絡設備應包括網絡交換機、通信電纜、光纖等設備，為變電站設備提供站內通信服務。

４．１．６　信息安全防護設備應包括防火墻、正向隔離裝置、反向隔離裝置等。

４．１．７　變電站輔助設施監控系統和變電站監控系統之間應采用信息安全防護設備實現安全隔離。

４．１．８　變電站輔助設施監控系統與上級系統應采用電力內部專網進行互聯。變電站視頻監控上送至

上級視頻監控平臺。

４．２　硬件要求

４．２．１　監控主機宜支持雙電源供電。

４．２．２　監控主機和協議轉換單元應具備運行、告警指示燈。

４．２．３　監控主機應具備≥２個ＲＪ４５網絡接口。

４．２．４　監控主機的通信接口、存儲容量可根據需要進行擴展。

４．２．５　應采用工業級網絡交換機作為網絡連接設備，通信介質應采用超五類屏蔽雙絞線，也可采用

光纖。

４．２．６　協議轉換單元宜采用嵌入式裝置。

４．２．７　協議轉換單元應采用無風扇硬件設計。

４．３　軟件要求

４．３．１　應采用安全、可靠的操作系統。

４．３．２　數據庫應為各應用組件提供一致的讀寫接口。

４．３．３　應用軟件應包括數據庫管理、網絡通信管理、圖形管理等模塊。

５　功能要求

５．１　信息接入

５．１．１　變電站輔助設施監控系統應接入變電站內消防、安全警衛、電源監測、環境監測、照明控制及視

頻監控等輔助設施的信息。

５．１．２　監控主機與消防、安全警衛、電源監測、環境監測、照明控制等輔助設施之間的通信規約宜符合

ＤＬ／Ｔ８６０（所有部分）的相關要求。

５．１．３　監控主機與視頻監控系統的通信規約應符合ＤＬ／Ｔ２８３．１的相關要求。

５．１．４　變電站輔助設施監控系統接入的信息應包括如下內容。

ａ）　消防信息：

１）　感煙火災探測器、感溫火災探測器的火災告警信息；

２）　感煙火災探測器、感溫火災探測器設備的運行工況信息；

３）　感煙火災探測器、感溫火災探測器設備的故障告警信息；

４）　消防水箱／水泵、排煙風機、噴淋／氣體滅火等消防設備的運行狀態信息。

ｂ）　安全警衛信息：

１）　門禁開關狀態和刷卡信息；

２）　電子圍欄報警信息；

３）　電子圍欄主機狀態信息；

４）　紅外對射設備告警信息。

ｃ）　電源監測信息：

１）　交流電源的狀態信息、量測值和告警信息；

２）　直流電源的狀態信息、量測值和告警信息；

３）　通信電源的狀態信息、量測值和告警信息；

４）　逆變電源的狀態信息、量測值和告警信息；

５）　綠色電源的狀態信息、量測值和告警信息。

ｄ）　環境監測信息：

１）　溫度傳感器和濕度傳感器的告警信息；

２）　溫度傳感器和濕度傳感器設備的運行工況信息；

３）　溫度傳感器和濕度傳感器的測量值；

４）?。樱?６ 告警信息；

５）?。樱?６ 設備的運行工況信息；

６）?。樱?６ 濃度測量值；

７）　水浸告警信息；

８）　水浸設備的運行工況信息；

９）　風速傳感器設備的風速告警、風速值、風速等級；

１０）　空調的開關狀態、出風大小、運行狀態、溫度值、濕度值；

１１）　風機運行狀態、故障狀態；

１２）　水泵運行狀態、故障狀態。

ｅ）　照明控制信息：

１）　聲光／人體感應器、燈光控制器的運行工況信息；

２）　燈光設備的開合狀態信息。

ｆ）　視頻信息：

１）　實時視頻流數據；

２）　錄像數據；

３）　語音對話；

４）　視頻系統檢測出的告警信息；

５）　視頻設備自身的運行工況信息。

５．２　告警處理

告警處理應滿足以下要求：

ａ）　應支持告警信息分級、分區處理及展示功能；

ｂ）　應支持告警級別的設置；

ｃ）　應支持對告警信息的人工抑制功能；

ｄ）　告警發生時應立即推出告警條文，并伴以聲、光提示，也可打印輸出；

ｅ）　告警信息應帶有詳細的時標信息，時標應精確到秒級，報警信息不得丟失和誤報；

ｆ）　應支持遠程解除警報功能。

５．３　站內操作

站內操作應滿足以下要求：

ａ）　應支持對安全警衛設備告警功能的布（撤）防操作；

ｂ）　應支持對攝像機的云鏡控制和預置位調用；

ｃ）　應支持對門禁、照明控制、風機、水泵、采暖、空調等輔助設施的站內操作。

５．４　智能聯動

智能聯動應滿足以下要求。

ａ）　操作監視聯動應支持設備操作時，聯動展示對應設備的視頻畫面。

ｂ）　消防聯動應支持火災報警時實現以下聯動功能：

１）　開啟門禁；

２）　聯動相應的燈光照明，調用攝像機預置位。

ｃ）　安全警衛聯動應支持電子圍欄、紅外雙鑒等設備入侵報警時實現以下聯動功能：

１）　聯動相應的燈光照明；

２）　聯動視頻，調用預置位，視頻轉至報警位置等。

ｄ）　環境聯動應支持以下聯動功能：

１）　水浸報警時聯動水泵啟動排水；

２）?。樱?６ 氣體濃度越限時聯動風機排風。

５．５　可視化展示

可視化展示應滿足以下要求：

ａ）　應支持以平面圖、列表等多種畫面方式展示輔助設施的運行狀態、數據信息、告警提示等；

ｂ）　應支持以曲線、棒圖、餅圖等方式展示模擬量數據；

ｃ）　應支持以多畫面的方式展示實時視頻；

ｄ）　應支持對實時視頻的本地錄像和抓圖功能；

ｅ）　應支持視頻輪巡顯示功能；

ｆ）　應支持警燈、警笛威懾警示功能的實時畫面展示；

ｇ）　應支持存儲告警產生的事件、抓圖、視頻等信息；

ｈ）　應支持對系統運行日志查看及運行工況的展示。

５．６　歷史數據查詢

歷史數據查詢應滿足以下要求：

ａ）　應支持按時間、設備等組合查詢條件對歷史記錄數據進行綜合查詢及展示；

ｂ）　應支持以曲線方式展示查詢的采集模擬量數據；

ｃ）　應支持以事件為線索檢索和回放聯動的視頻錄像，回放過程中支持播放、暫停、停止、快放、慢

放、拖放、抓拍等操作功能。

５．７　報表管理

報表管理功能應滿足以下要求：

ａ）　應支持日?qǐng)?bào)、周報、月報、季報、年報以及自定義格式報表等多種形式報表的定義和展示；

ｂ）　應支持對所定義報表的調用、顯示、輸出及打印等功能。

５．８　系統配置管理

系統配置管理應滿足以下要求：

ａ）　應支持對用戶及權限設置和管理；

ｂ）　應支持對輔助設施的接入管理；

ｃ）　應支持對輔助設施配置參數管理；

ｄ）　應支持對接入信息的建模管理；

ｅ）　應支持對告警信息的配置管理；

ｆ）　應支持對聯動關系配置及展示管理；

ｇ）　應支持對矢量圖形繪制及管理；

ｈ）　應支持對數據采集周期設置。

５．９　接口信息傳輸

５．９．１　與變電站監控系統的接口信息傳輸接口信息傳輸應滿足以下要求：

ａ）　應支持從變電站監控系統接收一次設備狀態變位、保護動作和異常告警等信息；

ｂ）　應支持向變電站監控系統發送輔助設施運行工況和重要告警等信息；

ｃ）　與變電站監控系統的通信接口規約宜符合ＧＢ／Ｔ３３６０２或ＤＬ／Ｔ８６０（所有部分）的相關要求。

５．９．２　與上級系統的接口信息傳輸接口信息傳輸應滿足以下要求：

ａ）　應支持向上級系統發送變電站內輔助設施信息；

ｂ）　應支持從上級系統接收變電站內輔助設施的操作及信息查詢等命令；

ｃ）　與上級系統的通信接口規約宜符合ＧＢ／Ｔ３３６０２或ＤＬ／Ｔ６３４．５１０４相關要求。

５．９．３　與視頻監控平臺的接口信息傳輸接口信息傳輸應滿足以下要求：

ａ）　應支持向視頻監控平臺發送實時視頻和歷史視頻數據；

ｂ）　應支持從視頻監控平臺接收云鏡控制命令等；

ｃ）　與視頻監控平臺的通信接口規約應符合ＤＬ／Ｔ２８３．１的相關要求。

６　性能要求

６．１　系統性能指標

變電站輔助設施監控系統應滿足如下性能要求：

ａ）　接收到聯動事件至發送聯動動作請求的處理時間差≤３ｓ；

ｂ）　接收到告警及實時信息至發送給變電站監控系統的處理時間差≤３ｓ；

ｃ）　接收到告警及實時信息至發送給上級系統的處理時間差≤３ｓ；

ｄ）　視頻畫面顯示與實際事件發生時間差≤３ｓ；

ｅ）　同屏同時監視≥１６路視頻；

ｆ）　視頻畫面切換響應時間≤３ｓ；

ｇ）　視頻監控子系統的數據傳輸至監控主機網絡傳輸時延≤１ｓ；

ｈ）　系統對時誤差≤１ｓ；

ｉ）　監控及日志數據存儲時間宜不小于１年；

ｊ）?。茫校掌骄?fù)荷率：正常時（任意３０ｍｉｎ內）≤３０％，電力系統故障時（１０ｓ內）≤５０％；

ｋ）　網絡平均負荷率：正常時（任意３０ｍｉｎ內）≤２０％，電力系統故障時（１０ｓ內）≤４０％；

ｌ）　系統平均無故障工作時間≥３００００ｈ。

６．２　抗干擾能力

變電站輔助設施監控系統在電磁干擾情況下，應能保證正常工作。監控主機的電磁兼容性要求應與表１符合，在進行電磁兼容性試驗后監控主機應處于正常工作狀態，功能正常、性能不下降。

表１　電磁兼容性要求

７　安全防護要求

７．１　系統在設計時應考慮安全防護的要求，采取的措施應符合ＧＢ／Ｔ３６５７２的相關規定。

７．２　變電站輔助設施監控系統應采用滿足安全可靠要求的軟件和硬件，應封閉網絡設備和計算機設備的空閑網絡端口和其他無用端口。

７．３　監控主機應支持對網絡安全事件進行感知、記錄與傳輸。

７．４　變電站輔助設施監控系統與變電站監控系統之間應根據安全分區嚴格進行邊界隔離。

７．５　變電站輔助設施監控系統與上級系統之間應采用電力內部專網進行互聯。與其他安全等級低的信息系統之間以網絡方式互聯時，應采用經國家有關部門認證的專業、可靠的安全隔離設備，不得直接

相連。

７．６　變電站輔助設施監控系統對遠方控制操作應提供充分必要的安全措施。

８　電源及環境要求

８．１　電源要求

電源應滿足以下要求。

ａ）　交流電源：

１）　應使用站內不間斷電源供電；

２）　交流電源電壓為單相２２０Ｖ，電壓允許偏差－２０％～＋１５％；

３）　交流電源頻率為５０Ｈｚ，允許偏差±５％；

４）　交流電源波形為正弦波，諧波含量小于５％。

ｂ）　直流電源：

１）　直流電源電壓為１１０Ｖ或２２０Ｖ，允許偏差為－２０％～＋１５％；

２）　直流電源電壓紋波系數小于５％。

８．２　環境要求

環境要求如下。

ａ）　環境溫度和濕度要求應符合表２的規定。

ｂ）　大氣壓力：試驗大氣壓力：８６ｋＰａ～１０６ｋＰａ；正常工作大氣壓力：８０ｋＰａ～１０６ｋＰａ。

ｃ）　設備的貯存、運輸極限的環境溫度－２５℃～＋７０℃，相對濕度不大于８５％。

ｄ）　設備使用地點應無爆炸危險，無腐蝕性氣體及導電塵埃、無嚴重霉菌、無劇烈振動源，不準許有超過發電廠、變電站正常運行范圍內可能遇到的電磁場存在。應有防御雨、雪、風、沙、塵埃及防靜電措施。

表２　工作場所環境溫度和濕度分級

８．３　防雷與接地

８．３．１　防雷與接地要求

系統的防雷與接地應符合ＤＬ／Ｔ５１４９的相關要求。

８．３．２　防雷措施

系統的防雷措施應滿足以下要求：

ａ）　系統應設有防雷和防止過電壓的保護措施；

ｂ）　在各種裝置的交、直流輸入處應設電源防雷器。

８．３．３　接地措施

系統的接地措施應滿足以下要求：

ａ）　系統信號電纜遵循“一點接地”原則，接地線連接于變電站的主接地網的一個點上；

ｂ）　系統的機箱、機柜、打印機外設等設備均應可靠接地。

９　試驗方法

９．１　試驗條件

除非另有規定，正常試驗大氣條件應不超過下列范圍：

ａ）　環境溫度：１５℃～３５℃；

ｂ）　相對濕度：４５％～７５％；

ｃ）　大氣壓力：８６ｋＰａ～１０６ｋＰａ。

９．２　功能試驗

９．２．１　試驗系統

變電站輔助設施監控系統試驗環境應包括變電站輔助設施監控系統、時間同步裝置、網絡性能測試儀、網絡報文記錄及分析裝置、防火墻、變電站監控系統、主站系統及各輔助設施子系統模擬裝置。試驗系統網絡拓?fù)鋮⒁?jiàn)圖１，通過各輔助設施子系統上送輔助子系統信息，查看變電站輔助設施監控系統數據接入是否正確；通過變電站輔助設施監控系統與主站系統、變電站監控系統之間數據接口測試，查看變電站輔助設施監控系統與外部系統數據接口是否遵循規約，數據內容是否正確。

９．２．２　信息接入試驗

９．２．２．１　宜采用模擬系統發送消防、安全警衛、電源監測、環境監測、照明控制及視頻監控等輔助設施信息。

９．２．２．２　應通過ＤＬ／Ｔ８６０（所有部分）傳輸規約測試系統設置周期性上送、數據變化上送、品質變化上送及總召時間，查看設置是否生效。

９．２．２．３　應通過輔助設施監控系統檢查接入的消防、安全警衛、電源監測、環境監測、照明控制和視頻監控等信息是否正確和完備。

９．２．３　告警處理試驗

９．２．３．１　模擬各輔助設施子系統上送告警信息至輔助設施監控系統。

９．２．３．２　通過輔助設施監控系統的告警窗口，查看告警信息分級、分區處理及展示功能是否正確和完備。

９．２．３．３　通過告警窗口，查看告警級別設置、告警人工抑制設置功能是否正確。

９．２．３．４　通過告警窗口，查看告警發生時是否及時推出告警條文，是否具備聲、光提示功能。

９．２．３．５　通過告警窗口，查看告警信息的時標是否準確，報警信息是否丟失和誤報。

９．２．３．６　查看是否具備遠程解除警報功能。

９．２．４　站內操作試驗

９．２．４．１　通過輔助設施監控系統的操作控制界面，對站內操作進行試驗。

９．２．４．２　選擇被操作設備，包括安全警衛設備、攝像機云鏡、門禁、風機等輔助設施。

９．２．４．３　在操作界面，查看是否具備操作員用戶名和口令驗證功能，驗證通過后可下發操作控制命令。

９．２．４．４　查看所有操作是否有記錄，包括操作人、操作對象、操作內容、操作時間、操作結果等，可供調閱和打印。

９．２．５　智能聯動試驗

９．２．５．１　在系統中對設備進行操作時，通過視頻畫面，實時跟蹤操作過程中設備的狀態。

９．２．５．２　模擬觸發消防火災報警信號，查看對應區域內的門禁和燈光照明是否打開，視頻畫面是否切換至火災報警區域。

９．２．５．３　模擬觸發電子圍欄、紅外雙鑒等入侵報警信號，查看對應區域內的燈光照明是否打開，視頻畫面是否切換至入侵報警區域。

９．２．５．４　模擬觸發水浸告警信號，查看告警區域的水泵是否啟動排水。

９．２．５．５　模擬觸發ＳＦ ６ 氣體濃度越限告警信號，查看告警區域的風機是否啟動排風。

９．２．６　可視化展示試驗

９．２．６．１　采用曲線、棒圖、表格等方式對輔助設施的數據和運行狀態進行展示，并檢查圖表數據是否正確。

９．２．６．２　以曲線、棒圖、餅圖等方式展示模擬量數據，并檢查圖形數據是否正確。

９．２．６．３　以多畫面的方式展示實時視頻，并檢查視頻畫面是否清晰。

９．２．６．４　支持實時視頻的本地錄像和抓圖功能，并檢查錄像和抓圖存放文件是否完整。

９．２．６．５　支持視頻輪巡顯示功能，并檢查視頻輪巡畫面是否清晰。

９．２．６．６　具備在實時畫面中展示警燈、警笛威懾警示功能。

９．２．６．７　支持存儲告警產生的事件、抓圖、視頻等信息，并檢查信息是否正確和完備。

９．２．６．８　支持運行日志和工況的展示，并檢查運行日志和工況是否正確。

９．２．７　歷史數據查詢?cè)囼?yàn)

９．２．７．１　支持通過時間段、設備類型等篩選方式進行歷史數據查詢，并檢查查詢結果是否正確。

９．２．７．２　支持以曲線方式展示查詢的采集模擬量數據，并檢查繪制的曲線是否正確。

９．２．７．３　支持以事件為線索檢索和回放聯動的視頻錄像，并檢查視頻錄像是否清晰，回放過程是否支持播放、暫停、停止、快放、慢放、拖放、抓拍等操作功能。

９．２．８　報表管理試驗

９．２．８．１　支持日?qǐng)?bào)、周報、月報等多種形式報表的定義和展示，并檢查報表數據是否正確。

９．２．８．２　查看報表調用、顯示、輸出及打印等功能是否完備。

９．２．９　系統配置試驗

９．２．９．１　查看用戶及權限設置和管理功能是否正確和完備。

９．２．９．２　查看輔助設施的接入管理功能是否正確和完備。

９．２．９．３　查看輔助設施配置參數管理功能是否正確和完備。

９．２．９．４　查看接入信息的建模管理功能是否正確和完備。

９．２．９．５　查看告警信息的配置管理功能是否正確和完備。

９．２．９．６　查看聯動關系配置及展示管理功能是否正確和完備。

９．２．９．７　查看矢量圖形繪制及管理功能是否正確和完備。

９．２．９．８　查看數據采集周期設置功能是否正確和完備。

９．２．１０　接口信息傳輸試驗

９．２．１０．１　搭建變電站監控系統、上級主站系統以及視頻監控平臺。

９．２．１０．２　變電站監控系統向輔助設施監控系統模擬發送一次設備狀態變位、保護動作和異常告警等信息。

９．２．１０．３　輔助設施監控系統向變電站監控系統模擬發送輔助設施運行工況和重要告警等信息。

９．２．１０．４　檢查輔助設施監控系統和變電站監控系統之間數據傳輸?shù)恼_性，檢查接口規約是否遵循

ＧＢ／Ｔ３３６０２或ＤＬ／Ｔ８６０（所有部分）的相關技術要求。

９．２．１０．５　上級主站系統向輔助設施監控系統模擬下發操作及信息查詢等命令。

９．２．１０．６　輔助設施監控系統向上級主站系統模擬上送輔助設施信息。

９．２．１０．７　檢查輔助設施監控系統和上級主站系統之間數據傳輸?shù)恼_性，檢查接口規約是否遵循ＧＢ／Ｔ３３６０２或ＤＬ／Ｔ６３４．５１０４的相關要求。

９．２．１０．８　視頻監控平臺向輔助設施監控系統模擬下發云鏡控制命令。

９．２．１０．９　輔助設施監控系統向視頻監控平臺模擬上送實時視頻和歷史視頻數據。

９．２．１０．１０　檢查輔助設施監控系統和視頻監控平臺之間數據傳輸?shù)恼_性，檢查接口規約是否遵循

ＤＬ／Ｔ２８３．１的相關要求。

９．３　性能試驗

９．３．１　系統性能指標試驗

９．３．１．１　模擬輔助設施子系統向輔助設施監控系統上送聯動事件，查看發送聯動動作報文時標與接收聯動事件報文時標的時間差。

９．３．１．２　模擬輔助設施子系統向輔助設施監控系統發送告警及實時信息，系統產生告警事件報告，查看告警事件報告時標與告警及實時信息報文時標的時間差。

９．３．１．３　模擬輔助設施子系統向輔助設施監控系統發送告警及實時信息，處理后上送至上級系統，查看上送上級系統報文時標與告警及實時信息報文時標的時間差。

９．３．１．４　模擬輔助設施異常事件，觸發聯動視頻攝像頭，查看視頻幀報文時標與事件ＳＯＥ報文時標的時間差。

９．３．１．５　通過輔助設施監控系統的視頻監視畫面，查看是否同時支持顯示１６路視頻。

９．３．１．６　通過輔助設施監控系統進行視頻畫面切換，查看切換時間差。

９．３．１．７　查看輔助設施監控系統中視頻畫面報文時標與視頻監控子系統同一視頻畫面報文時標的時間差。

９．３．１．８　通過時間同步裝置，監測輔助設施監控系統主機的對時偏差。

９．３．１．９　系統穩定運行一段時間，根據日志數據存儲占用空間同比例折算，查看日志數據存儲時長。

９．３．１．１０?。茫校掌骄?fù)荷率，正常時（任意３０ｍｉｎ內）≤３０％，電力系統故障時（１０ｓ內）≤５０％的試驗方法如下：

ａ）　系統正常運行時，任意選擇某個３０ｍｉｎ的時間段，查看輔助設施監控系統ＣＰＵ平均負荷；

ｂ）　模擬系統發生事故時的工況條件，設置背景數據流量占比５０％，實際應用數據流量占比３０％，查看輔助設施監控系統任意１０ｓ內ＣＰＵ的平均負荷。

９．３．１．１１　網絡平均負荷率，正常時（任意３０ｍｉｎ內）≤２０％，電力系統故障時（１０ｓ內）≤４０％的試驗方法如下：

ａ）　系統正常運行時，任意選擇某個３０ｍｉｎ的時間段，采用網絡性能測試儀監測網絡的平均負荷率；

ｂ）　模擬系統發生事故時的工況條件，設置背景數據流量占比５０％，實際應用數據流量占比３０％，采用網絡性能測試儀監測網絡的平均負荷率。

９．３．２　抗干擾能力試驗

９．３．２．１　按ＧＢ／Ｔ１７６２６．２的規定和方法進行靜電放電試驗，在靜電干擾過程中，查看被測系統的功能和性能指標是否符合試驗要求。

９．３．２．２　按ＧＢ／Ｔ１７６２６．５的規定和方法進行浪涌（沖擊）抗擾度試驗，在浪涌干擾過程中，查看被測系統的功能和性能指標是否符合試驗要求。

９．３．２．３　按ＧＢ／Ｔ１７６２６．６的規定和方法進行射頻場感應的傳導騷擾抗擾度試驗，在射頻場感應的傳導騷擾抗過程中，查看被測系統的功能和性能指標是否符合試驗要求。

９．３．２．４　按ＧＢ／Ｔ１７６２６．８的規定和方法進行工頻磁場抗擾度試驗，在工頻磁場干擾過程中，查看被測系統的功能和性能指標是否符合試驗要求。

《變電站輔助設施監控系統技術規范》(GB/T40773-2021)【全文附PDF版下載】

鏈接: https://pan.baidu.com/s/1-zPplVYEwL7JKOnOgpSPVg?pwd=z7nc 提取碼: z7nc
